Доступ к одному роутеру
Выдвижной лоток открывает доступ к плате и разъёмам. Чтобы добраться до выбранного роутера, не нужно разбирать всю колонну.
КОНСТРУКЦИЯ МОБИЛЬНОЙ ПРОКСИ-ФЕРМЫ

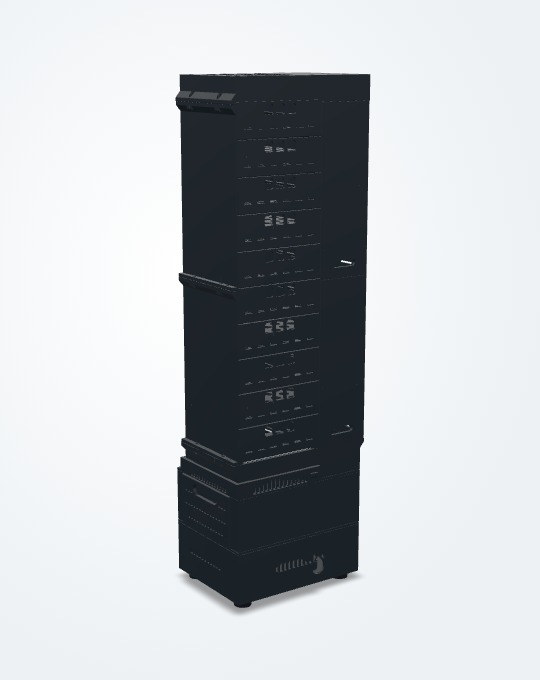

Мобильная прокси-ферма на 10 LTE-роутеров
Выдвижные лотки, отдельная секция питания и доступ к каждому узлу конструкции
Сборка с программным обеспечением ProxyFarm
Все комплектующие и ПО ProxyFarm входят в стоимость. Роутеры размещаются на отдельных лотках, соединения — в боковом пенале, источник питания — в базе.
Выберите подходящую модель Tandem или обратитесь к нам: разработаем конструкцию под ваши роутеры. Стоимость уточняйте по контактам.
- 10отдельных лотков
- 4модели Tandem
- 2 × 5лотков в колонне
01 / УСТРОЙСТВО
У каждого узла — своё место.
Роутеры размещаются на отдельных носителях, соединения — в боковом пенале, источник питания — в базе. Конструкция организует оборудование и доступ к нему.
Проводка за съёмными панелями
Боковой пенал отведён под Ethernet-коммутацию, клеммы и кабельные трассы. Съёмные панели дают доступ к соединениям.
Воздух проходит через колонну
Нижний вентилятор подаёт воздух, верхний выводит его через крышку. У секции питания отдельная вентиляция.
Корпус: чёрный PETG, FDM-печатьНесущие соединения: винты и металлические термовтулки
02 / ИНТЕРАКТИВНАЯ МОДЕЛЬ
Рассмотрите конструкцию со всех сторон.
Вращайте модель, приближайте детали и нажимайте на метки. В каталоге — 37 описаний узлов, включая внутренние элементы.
3D
Внутри продуман каждый отсек.
Модель загрузится после нажатия. Размер файла — около 2,5 МБ.
В 3D показан исходный вариант лотка. Четыре точные геометрические версии в модель ещё не добавлены. Это визуализация корпуса, не фотография готовой поставки; покупные компоненты показаны упрощённо.
03 / TANDEM
Четыре модели. Меняется только лоток.
Под выбранную плату используется соответствующий лоток. Колонна, база, боковой пенал, питание и остальные узлы фермы сохраняют общую конструкцию.
Tandem 4GL-OEM-11
1 × Mini-SIM
1 × Ethernet 10/100
Свой вариант лоткаХарактеристики производителя ↗Tandem 4GS-OEM-11
2 × Micro-SIM
1 × Ethernet 10/100
Свой вариант лоткаХарактеристики производителя ↗Tandem 4GT-OEM-11
2 × Micro-SIM
1 × Ethernet 10/100
Свой вариант лоткаХарактеристики производителя ↗Tandem 4GT2-OEM-1
2 × Micro-SIM
2 × Ethernet 10/100
Свой вариант лоткаХарактеристики производителя ↗| Модель | LTE | LTE DL/UL, Мбит/с | SIM | Ethernet |
|---|---|---|---|---|
| Tandem 4GL-OEM-11 | Cat.4 | 150 / 50 | 1 × Mini-SIM | 1 × 10/100 |
| Tandem 4GS-OEM-11 | Cat.4 | 150 / 50 | 2 × Micro-SIM | 1 × 10/100 |
| Tandem 4GT-OEM-11 | Cat.6 | 300 / 50 | 2 × Micro-SIM | 1 × 10/100 |
| Tandem 4GT2-OEM-1 | Cat.6 | 300 / 50 | 2 × Micro-SIM | 2 × 10/100 |
150/300 Мбит/с — теоретическая скорость LTE-модема, а не измеренная скорость прокси. Каждый Ethernet-порт роутера — 10/100 Мбит/с. Два SIM-слота не означают два одновременно работающих LTE-модема. В этой сборке питание роутеров — 12 В через DC, без Passive PoE.
Антенны MICRODRIVE A-500LTE
Антенны установлены в лотках для роутеров: по две на каждый роутер, всего 20 на ферму. Они расположены в разных плоскостях — такое размещение выбрано для улучшения приёма сигнала и уменьшения взаимного влияния антенн.
Тип антенны
Всенаправленная широкополосная PCB-антенна для сетей 3G и 4G.
Коэффициент усиления
5 dBi
Частотные диапазоны
824–960 МГц
1710–2170 МГц
2300–2690 МГц
Разработаем конструкцию под ваши роутеры
Используете другую модель? Разработаем конструкцию с учётом ваших роутеров: размещения плат, креплений и доступа к разъёмам.
Пришлите модель роутера, его размеры и нужное количество устройств. Обсудим компоновку и стоимость разработки.
04 / ТЕХНИЧЕСКИЕ СХЕМЫ
От корпуса до подключения.
Четыре схемы объясняют компоновку, совместимость, путь данных и распределение питания. Нажмите на изображение, чтобы рассмотреть его в полном размере.
Устройство башни
Две секции по пять лотков, боковой пенал, отдельная база питания и цоколь мини-ПК.
Совместимость Tandem
Четыре платы и соответствующие им лотки. Общая конструкция остальных узлов.
Путь данных
Роли управляющего компьютера, Ethernet-коммутаторов и LTE-роутеров. Программная схема определяется настройкой ПО.
Распределение питания
Ветви питания роутеров и вспомогательных потребителей. Питание мини-ПК отмечено отдельно.
Схемы функциональные: они объясняют роли узлов и не заменяют монтажную документацию. Для удалённого доступа при CGNAT может потребоваться внешний сервер, VPN или другая согласованная схема.
Мини-ПК GenMachine MINI PC
В комплект входит мини-ПК GenMachine на AMD Ryzen 5 7530U. Он размещается в нижнем отсеке фермы и включён в стоимость сборки.
Процессор
AMD Ryzen 5 7530U
Оперативная память
8 ГБ RAM
Накопитель
SSD 256 ГБ
Графика
AMD Radeon Vega 7
ОХЛАЖДЕНИЕ
Приток снизу. Выход сверху.
Два ARCTIC P12 PWM PST диаметром 120 мм формируют поток через колонну. Регулятор PWM задаёт обороты. Приточный фильтр размещён в съёмной рамке.
Вентиляция секции питания организована отдельно: Noctua NF-A6x25 FLX, 60 мм. Мини-ПК не включён в единый последовательный воздушный канал колонны.
ПИТАНИЕ И КОММУТАЦИЯ
Соединения внутри конструкции.
В состав входят Mean Well LRS-75-12, предохранители ветвей, клеммы WAGO и преобразователь MP1584 для коммутаторов.
Два TP-Link TL-SG108 объединяют роутеры с мини-ПК GenMachine MINI PC. Он входит в комплект и размещается в нижнем цоколе.
05 / КОМПЛЕКТАЦИЯ И ЗАКАЗ
Все компоненты и ProxyFarm — в стоимости.
Корпус, оборудование и ПО ProxyFarm входят в стоимость сборки. Свяжитесь с нами, чтобы узнать цену и согласовать модель роутеров.
Стоимость — по запросу
Входит в стоимость
- Корпус, 10 лотков, панели и крепёж
- 10 роутеров выбранной модели Tandem и 20 антенн MICRODRIVE A-500LTE
- Два коммутатора TP-Link TL-SG108 и мини-ПК GenMachine MINI PC
- Питание, охлаждение, проводка и остальные компоненты сборки
- Программное обеспечение ProxyFarm
Оплата
100% предоплата. Стоимость сборки уточняйте по контактам.
Гарантия
На сборку — 1 год. На мини-ПК действует гарантия завода-изготовителя.
Доставка
Транспортными компаниями «Деловые линии» или СДЭК. Доставка оплачивается клиентом отдельно.
FAQ
Перед выбором сборки
Один лоток подходит ко всем четырём моделям?
Нет. У каждой платы свой вариант лотка с учётом контура, креплений и доступа к разъёмам. Остальная конструкция фермы общая.
Входит ли в стоимость программное обеспечение?
Да. Программное обеспечение ProxyFarm входит в стоимость вместе со всеми компонентами сборки. Возможности панели описаны на отдельной странице.
Можно ли заменить роутер?
Да. Лоток выдвигается, поэтому роутер можно заменить без разборки всей колонны.
Какие размеры у фермы и какая скорость интернета?
Размеры сборки уточняйте у нас перед заказом. Скорость интернета зависит от выбранных роутеров, мобильного оператора и качества сигнала в месте установки.
Ищете программное обеспечение?
Управление прокси-фермой, интерфейс панели и условия лицензирования — на странице ProxyFarm.
